直圧モデルPDN Series

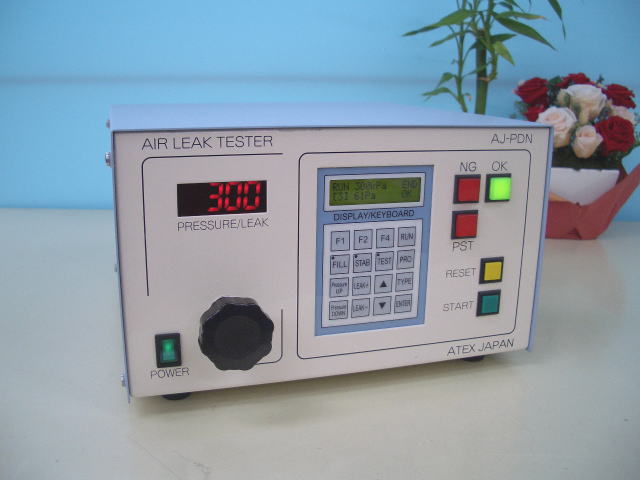

エアーリークテスター 直圧測定 AJ-PDN-Series
高感度な直圧モデルで測定に比較するマスタボリュームを必要としません。
 |
- エアーリークテスターPDNシリーズは、部品・完成品のリーク（気密）試験に、一般的な工業エアーを用いてテストワーク内に圧力を加圧（減圧）し、リークによる微細な圧力変化を計測して、OK（良）NG（不良）を自動判定する直圧方式のエアーリークテスターです。直圧方式ですのでテストワークとダイレクトに接続することが可能です。従来の測定に使用したマスターボリューム（比較用容積）を必要とせずに高感度にリークを測定し検査することができます。
対応レンジ Range
| 設定テスト圧 | リーク測定レンジ | 測定分解能 | |
| ■ 真空モデル | 0 〜 -100 kPa | 0 〜 ±1000 Pa | 1 Pa |
| ■ 微圧モデル | 0 〜 500 hPa 0 〜 100 kPa |
0 〜 ±1000 Pa | 1 Pa |
| ■ 中圧モデル | 0 〜 350 kPa 0 〜 500 kPa |
0 〜 ±1000 Pa | 1 Pa |
| ■ 高圧モデル | 0 〜 1000 kPa | 0 〜 ±1000 Pa | 10 Pa |
仕様 Specification
| ■ 測定方式 | 直圧式圧力降下測定方式 |
| ■ 検出部 | 拡散型半導体圧力トランスデューサ |
| ■ テストパラメータ | 16種類 記憶登録 （外部切替可能） |
| ■ テストタイマ | FILL（加圧） / STAB（安定） / TEST（検出） 0.1〜999.9 sec / 1〜9999 sec （任意設定可能） |
| ■ 表示分解能 切替機能 | 1 / 2 / 5 / 10 Pa （9999表示FS 任意設定可能） |
| ■ サンプリングスピード | 50 / 100 / 200 msec （任意設可能） |
| ■ フィルタ機能 | 1 / 2 / 4 / 8 digit （平均移動処理） |
| ■ 自動トラッキングゼロ | 1 〜 5 digit/sec （ゼロ表示補正） |
| ■ データ通信 | RS232C標準搭載 (DB9）設定 9,600〜38,400bps オプションにて【Ethernet対応可能】 |
| ■ 入力信号 | トランジスタ入力 （ドライ接点） START / RESET / TYPE 1 / TYPE 2 / TYPE 4 / TYPE 8 |
| ■ 出力信号 | リレー接点出力 OK / NG / PST（ERROR） / CYCLE |
| ■ 配管サイズ | φ6×φ4チューブ / φ8×φ6チューブ （PT1/4） |
| ■ 電源電圧 | AC100V ±10% (60VA) |
| ■ 外形寸法 | W280×H180×D300 （突起部含まず） |
| ■ 最新ファームウェアー | Version R401 |
