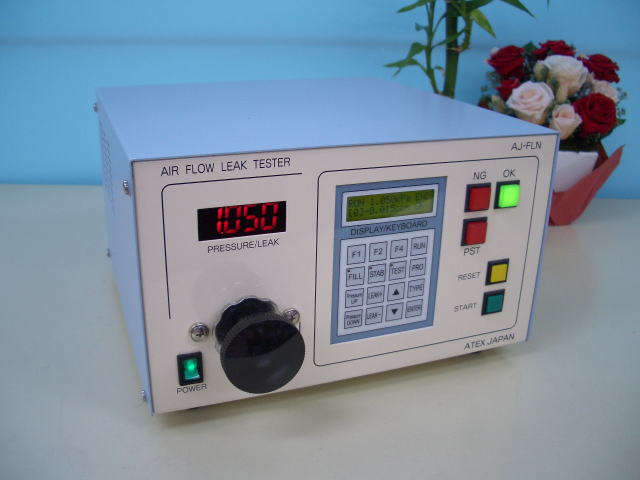

• エアーフローリークテスターFLNシリーズは、部品・完成品のリーク（気密）試験に、一般的な工業エアーを用いてテストワーク内に規定圧力をゲージ圧センサで監視しながら加圧し、リークにともなう内圧の流量変化を質量流量センサにて計測して、そのOK（良）NG（不良）を自動判定するフローリークテスターです。流量測定方式ですからテストワークとダイレクトに接続することが可能すで。またにテストワークからリークが発生する箇所を調べたり、テストワーク容積が一定でない多品種の場合にも安定して測定できます。

対応レンジ Range

	設定テスト圧	リーク測定レンジ	測定分解能
■ P01-05 モデル	0 〜 10.0 kPa	0 〜 5 cc/min	0.05 cc/min
■ P01-10 モデル	0 〜 10.0 kPa	0 〜 10 cc/min	0.01 cc/min
■ P05-20 モデル	0 〜 50.0 kPa	0 〜 20 cc/min	0.02 cc/min
■ P10-50 モデル	0 〜 100 kPa	0 〜 50 cc/min	0.05 cc/min

※他の対応レンジの組み合わせはご相談下さい。

仕様 Specification

■ 測定方式	質量流量測および圧力降下測定方式
■ 検出部	質量流量センサ / 拡散型半導体圧力トランスデューサ
■ テストパラメータ	16種類 記憶登録 （外部切替可能）
■ テストタイマ	FILL（加圧） / STAB（安定） / TEST（検出） 0.1〜999.9 sec / 1〜9999 sec （任意設定可能）
■ 表示分解能 切替機能	1 / 2 / 5 / 10 Pa （9999表示FS 任意設定可能）
■ サンプリングスピード	50 / 100 / 200 msec （任意設可能）
■ フィルタ機能	1 / 2 / 4 / 8 digit （平均移動処理）
■ データ通信	RS232C標準搭載 (DB9）設定 9,600〜38,400bps オプションにて【Ethernet対応可能】
■ 入力信号	トランジスタ入力 （ドライ接点） START / RESET / TYPE 1 / TYPE 2 / TYPE 4 / TYPE 8
■ 出力信号	リレー接点出力 OK / NG / PST（ERROR） / CYCLE
■ 配管サイズ	φ6×φ4チューブ / φ8×φ6チューブ （PT1/4）
■ 電源電圧	AC100V ±10% (60VA)
■ 外形寸法	W280×H180×D300 （突起部含まず）
■ 最新ファームウェアー	Version R310

カタログ

FLN カタログ
